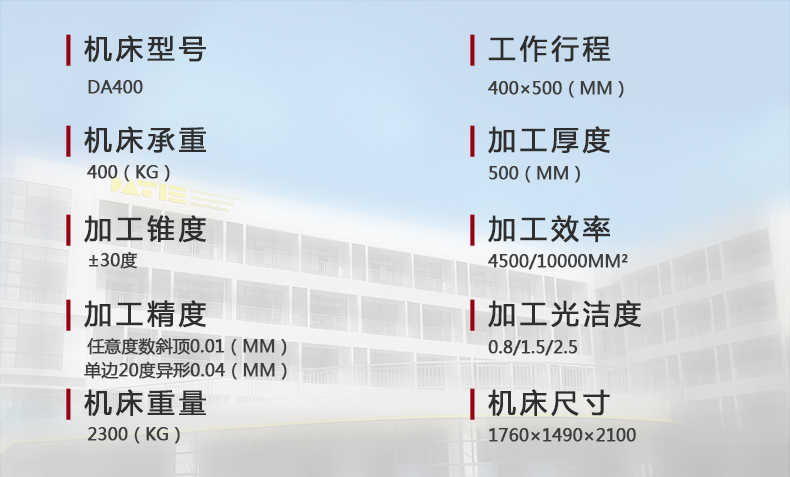

DA400大搖擺錐度中走絲
承諾任意度數,斜頂1S精度
承諾單邊20°精度保證4絲以内
用戶三坐标實測精度0.04MM以内
永不中毒、自動跟水噴水、Z軸自動複位全國服務熱線:18924551991
- 技術參數 -
型号 | DA500 | DA600 | DA800 |
工作台尺寸(mm) |
1160×740 |
1360×844 |
1560×800 |
工作台行程(mm) |
800×500 |
1000×600 |
1200×800 |
最大切割厚度(mm) |
500 |
500 |
700 |
工件承重(kg) |
600 |
800 |
1200 |
切割精度 |
±0.005mm |
±0.005mm |
±0.005mm |
最佳表面粗糙度 |
Ra≤0.6um |
Ra≤0.6um |
Ra≤0.6um |
最大切割速度 |
160-200mm2 |
160-200mm2 |
160-200mm2 |
最大切割錐度 |
30°/80mm |
30°/80mm |
30°/80mm |
钼絲直徑(mm) |
0.12~0.20 |
0.12~0.20 |
0.12~0.20 |
機床外形尺寸長 寬 高(mm) |
1800×1600×1850 |
2300×1900×2100 |
2600×2050×2300 |
機床重量(kg) |
2200 |
3200 |
4900 |
- 數控電源裝置 DA系列 -
電源輸入規格 | 220V/380V 50-60HZ |
PC | Winxp、win98 |
顯示方式 | 清華紫光顯示器 |
顯示文字 | 中文、英文 |
控制櫃外形尺寸(長*寬*高) | 640*552*1702 |
圖形格式 | G代碼、dxf、dat、等圖形文件 |
文件傳輸方式 | 外部USB、局域網 |
用戶儲存容量 | 2G |
位置指令方式 | 增量、絕對 |
輸入範圍 | ±999.999-±9999.999(可切換) |
插補功能 | 直線,圓弧 |
數控聯動軸數 | 4軸(X,Y,U,V) |
最小驅動單位 | 0.001mm |
最小指令單位 | 0.001mm |
最大進給速度 | 最大50mm/min |
脈沖發生方式 | 脈沖參數cpu控制,功率間隔可調 |
操作方式 | 自動/手動 |
加工功能 | CNC開環 |
- 系列特點 -
1、自主研發的新型結構
錐度裝置采用大鐵自主研發的新型小拖闆結構、并使用進口高等級直線導軌和雙螺母滾珠絲杠、最大切割錐度可達60度、加工精度高于傳統結構的2倍。
2、首台特制機械張力結構
采用大鐵創新新型機械張力結構、有效延伸長度230mm的機械張力結構、确保大錐度加工的光潔度。
3、首台自動跟随旋轉噴水
采用大鐵首創自動跟随的旋轉噴水方式、确保大錐度加工過程中的有效冷卻和排削、保證加工光潔度。
4、Z軸自動升降首台直線導軌
電動升降裝置首次采用X、Y軸拖闆結構的傳動方式、并配備進口直線導軌、雙螺母滾珠絲杆、确保升降的移動精度及機械穩定性;0~500mm的加工範圍無需更換連杆、升降後無需重新測量大H的高度。
5、運絲新型直線導軌運絲結構
運絲采用進口高等級直線導軌和雙螺母滾珠絲杠、儲絲筒走絲更穩定、有效提升加工關潔渡。
6、運絲傳動齒輪首台斜刺傳動方式
運絲傳動尼龍齒輪采用斜齒傳動方式、增大齒輪的有效接觸面積、有效的解決了傳統直齒傳動方式傳動異響、兩頭間隙不均等問題。
7、不鏽鋼钣金、精美人性化設計
普通中走絲:采用普通鐵皮、易生鏽、多重焊接、焊疤毛刺外露
大鐵:采用高級不鏽鋼钣金、經久耐磨、精美貼切的人性化設計、钣金推拉門、讓您操作使用更舒适。
8、高速高光、精度媲美慢走絲
高精度:采用進口高等級直線導軌和雙螺母滾珠絲杠、機床制造工藝參數要求高于國标3~5倍
高光潔度:采用多種線切割方式和自動緊絲裝置、可實現多次切割 、媲美慢走絲機床
速度:采用大鐵自主研發DT系列高精密電源和新型環保切割液、加工效率比普通中走絲高1/3
9、低钼絲損耗、大幅度降低加工成本
采用大鐵自主研發的新型環保切割液和新型DT系列電源、将钼絲損耗降低30%
10、采用自主研發新型環保切割液
加工效率提升30%、钼絲損耗降低30%、油的使用壽命提升30%……
11、雙泵高壓水箱
采用雙泵高壓水箱、沖水有力、排削幹淨、有效提升加工效率和加工光潔度、水箱容積經精密計算設計、大小合理、易清洗、易更換,并加裝設計合理的過濾循環系統、方便使用
- 配件展示 -
北方岐山絲杆 |
台灣ABBA直線導軌 |
NSK軸承 |

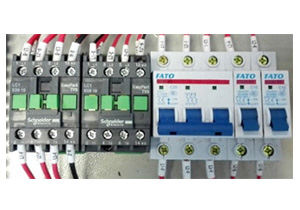

施耐德電器 |

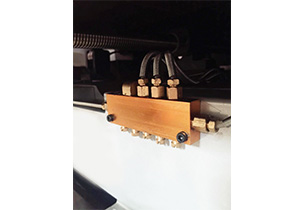

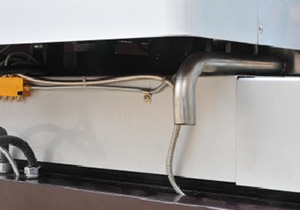

油路系統 |

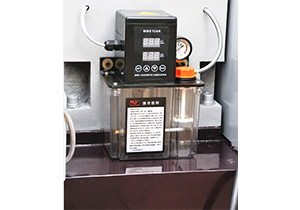

自動電子潤滑 |
防水導輪 |

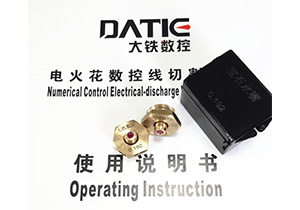

寶石水嘴 |

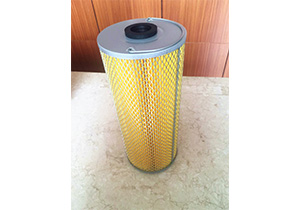

進口濾網 |
不鏽鋼防護罩 |

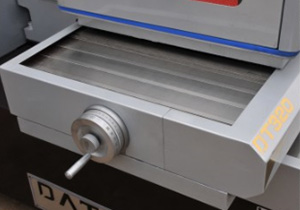

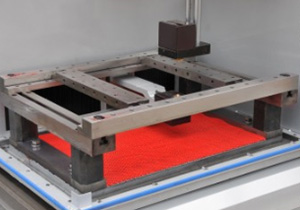

多角度裝夾工作台面 |
内排水 |
無觸點柔性換向 |

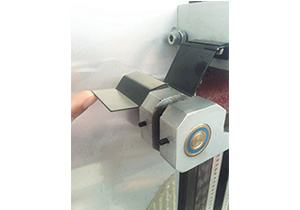

後導輪防水蓋 |

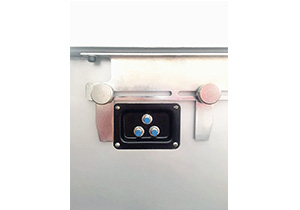

一鍵操作面闆 |

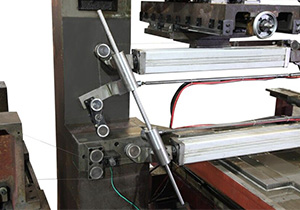

新型張力結構 |

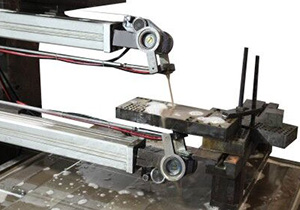

自動跟蹤式旋轉噴水 |
采用400V耐高溫阻燃導線 |
